激光锡焊自动化方案｜替代人工焊接｜自动送锡视觉检测｜贝频激光应用：

电子制造精密焊接自动化方案

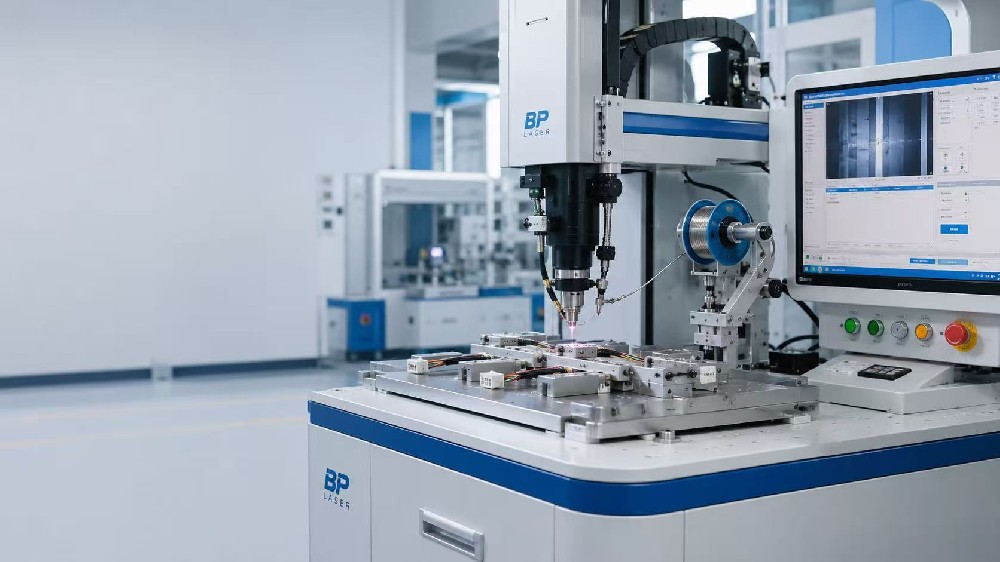

激光锡焊 / 替代人工焊接自动化方案

面向连接器、端子、线束、电子元件和传感器等精密焊接场景，贝频激光提供激光锡焊、自动送锡、夹具定位、视觉检测和过程参数记录的一体化设备方案，帮助提升焊点一致性和生产可追溯性。

贝频激光位于苏州昆山，可围绕客户样件提供焊接打样、工艺验证、工装夹具设计、设备集成和售后调试服务，适合需要从人工焊接逐步导入半自动或自动化焊接工位的生产场景。

激光锡焊  自动送锡  视觉检测  参数追溯

适用行业

连接器与端子

适合小焊盘、密集端子和局部补焊等精密焊接。

线束与电子元件

用于线材、端子、元器件引脚和局部焊点成形。

传感器与精密组件

适合对热影响、焊点外观和一致性要求较高的产品。

客户痛点

• 人工焊接依赖熟练度，焊点大小、饱满度和外观一致性难稳定。

• 小焊点和密集焊盘热影响难控制，容易出现虚焊、连锡或周边热损伤。

• 手工补焊效率低，换型后工艺参数和质量标准难统一。

• 焊接过程缺少温度、功率、送锡量和检测结果等数据记录。

• 品质追溯依赖人工记录，异常分析和批量复盘成本高。

解决方案

贝频激光根据焊点尺寸、锡丝规格、焊盘材质、产品节拍和检测要求，配置半导体激光锡焊系统、自动送锡机构、治具定位、视觉检测和过程参数记录模块，实现稳定、可复制、可追溯的自动化焊接。

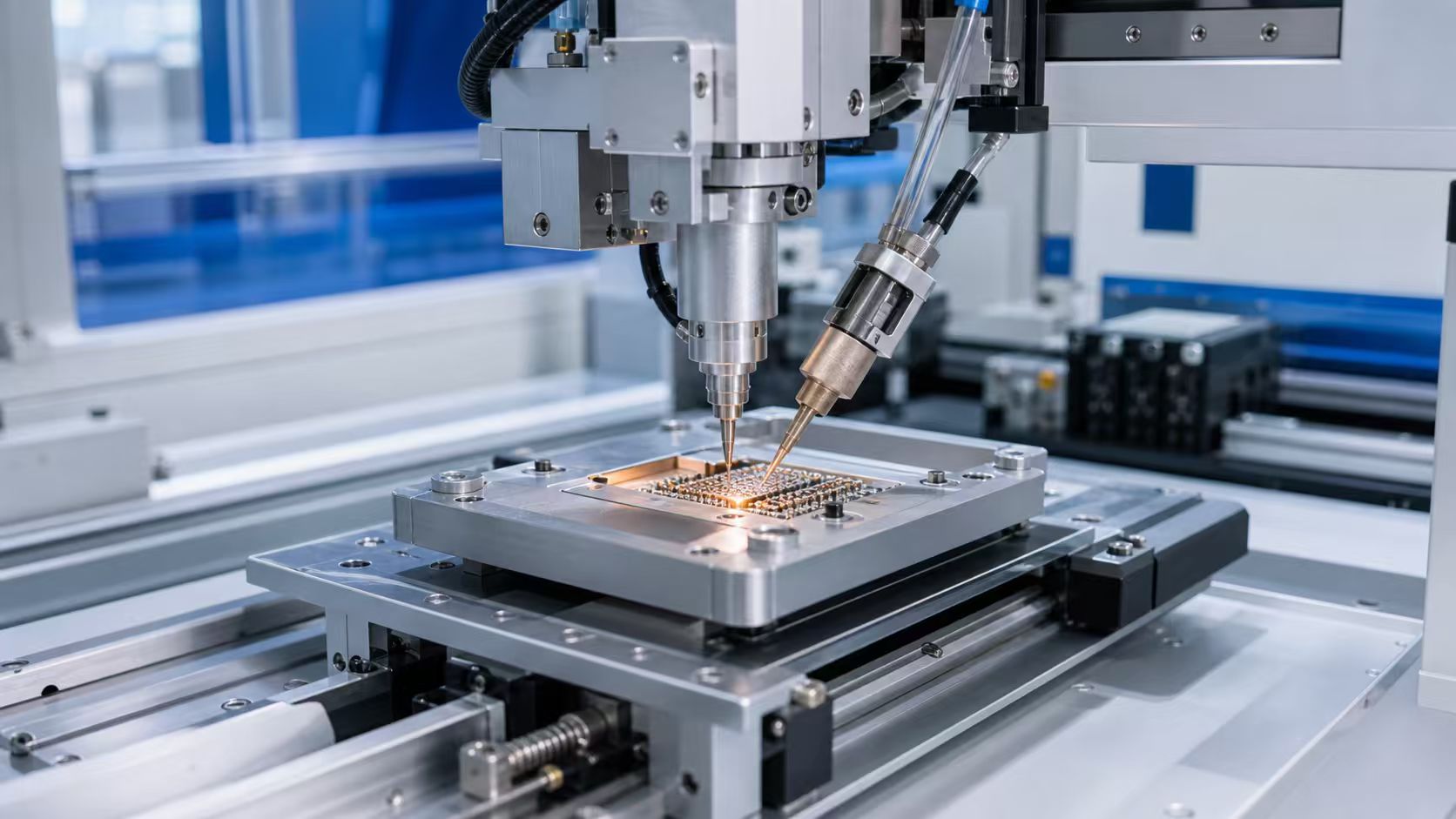

激光锡焊

非接触加热，能量集中，适合小焊点和局部加热场景。

自动送锡

通过送锡速度、送锡长度和回抽动作控制锡量一致性。

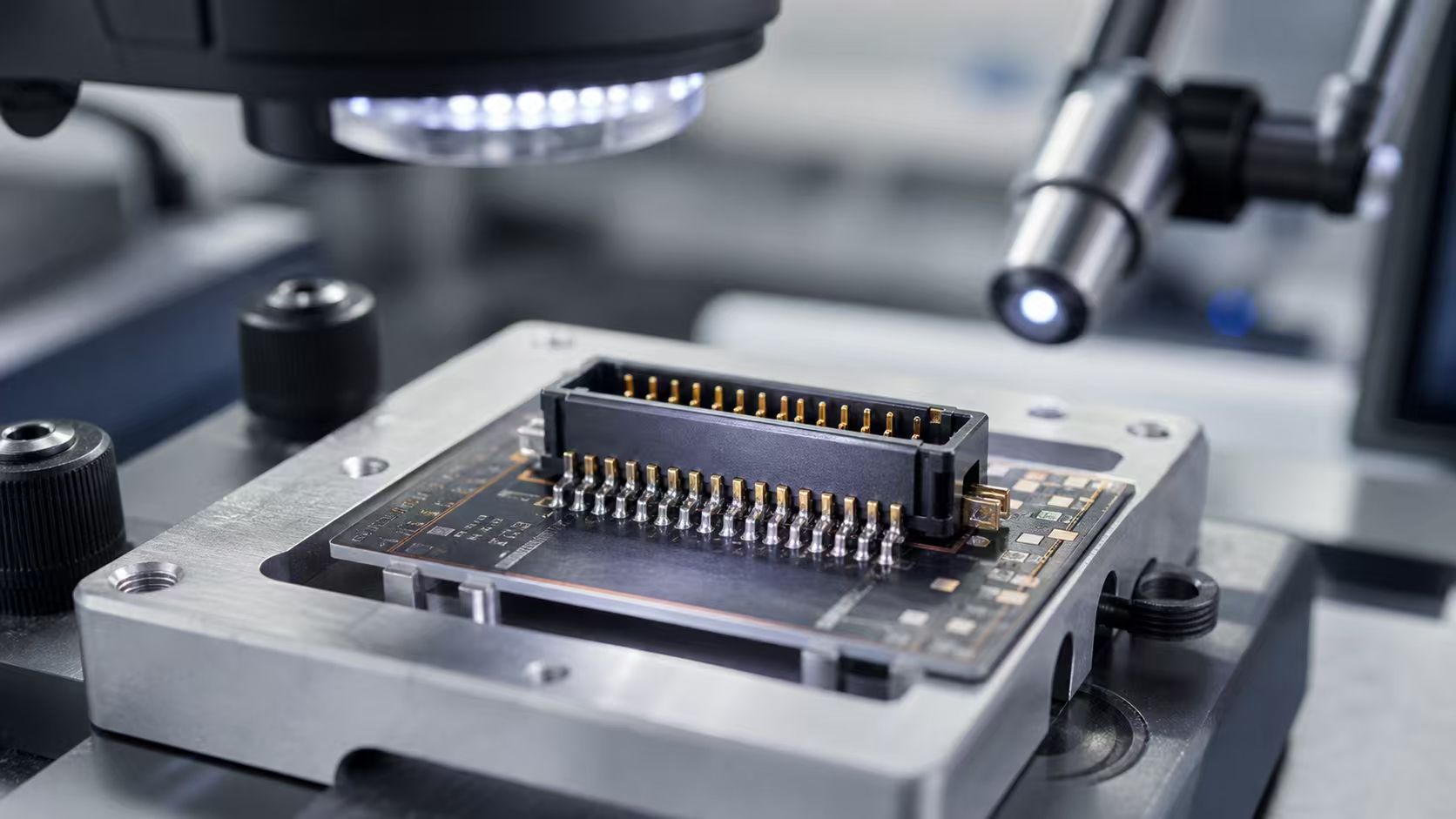

夹具定位与视觉检测

提升焊点位置稳定性，并辅助检测焊点外观和缺陷。

过程参数记录

记录功率、时间、送锡参数、产品编号和检测结果。

设备配置

• 激光系统：半导体激光锡焊光源、温控或功率控制模块。

• 送锡系统：精密送锡机、锡丝导向、回抽和防堵锡结构。

• 运动平台：三轴平台、旋转工位、多工位转盘或流水线接口。

• 定位治具：产品夹具、压紧定位、快速换型结构。

• 检测与控制：视觉检测、参数配方、数据记录和报警联锁。

工艺流程

01  上料定位

02  视觉确认

03  自动送锡

04  激光焊接

05  检测记录

焊点质量控制

通过激光功率、加热时间、光斑位置、送锡速度、送锡长度和治具定位等参数协同控制焊点质量，减少人工波动。

• 焊点外观：控制锡量、润湿状态、焊点高度和表面形貌。

• 热影响控制：通过局部加热减少周边元件和基材受热。

• 缺陷识别：可检测少锡、多锡、连锡、虚焊和位置偏移。

• 数据追溯：记录工艺配方、加工时间、产品编号和检测结果。

适合导入自动化的判断标准

• 焊点位置相对固定，产品可以通过治具稳定定位。

• 焊点数量、焊接路径和锡量要求可以形成明确工艺标准。

• 当前人工焊接存在一致性、效率、追溯或人员培训压力。

• 产品节拍、换型频率和检测要求适合配置半自动或全自动工位。

• 需要记录焊接参数、检测结果或与条码、MES系统进行数据关联。

典型应用

连接器端子自动锡焊

线束端部焊接与补焊

电子元件引脚焊接

传感器组件精密焊接

常见问题

激光锡焊能否替代人工焊接？

对于重复性高、焊点位置明确、质量一致性要求高的产品，激光锡焊适合替代或减少人工焊接工位。

小焊点会不会热影响过大？

激光可实现局部定点加热，通过功率、时间、光斑和夹具散热设计控制热影响。

是否支持生产数据记录？

可根据产线需求记录加工参数、产品编号、检测结果和报警信息，便于品质追溯。

获取激光锡焊自动化方案

可提供样件测试、工艺评估、工装夹具设计、设备配置和非标自动化集成建议。

咨询电话：18136102808

联系贝频激光获取方案
