PCB二维码激光打标解决方案应用：
PCB二维码激光打标与读码追溯
PCB二维码激光打标解决方案
贝频激光位于苏州昆山，可围绕 PCB、线路板、FR4、覆铜板等电子制造场景，提供二维码激光打标、读码检测、防重码、防错码、防漏码、MES追溯和自动化集成方案。
针对绿油、白油、黑油、镀金/镀锡区域等不同表面，建议先通过客户样品进行打样验证，再确定激光类型、二维码尺寸、读码等级、工装定位和追溯对接方式。
适合解决哪些 PCB 标识与追溯问题
喷码易磨损或耐久性不足
部分 PCB 后续会经过清洗、装配、周转或环境测试，传统喷码、贴标可能出现脱落、污染、识读不稳定等问题。
二维码尺寸小、读码要求高
电子制造现场常需要在有限区域内完成二维码、DataMatrix、序列号等标识，并保证读码相机能够稳定识别。
需要防重码、防错码、防漏码
二维码不仅要打上去，还要和工单、批次、板号、站点数据关联，避免重复打码、错码、漏码流入后续工序。
希望接入 MES 或追溯系统
可根据现场系统接口，规划扫码校验、数据上传、NG拦截、报表留存等追溯逻辑，便于后续质量回溯。
适用 PCB 材料与表面类型
PCB二维码激光打标效果与基材、油墨、表面处理、二维码尺寸、读码等级和后续工艺有关，建议以样品打样结果作为选型依据。
根据油墨类型、颜色深浅和读码要求确认对比度。
关注焦点控制、标识边缘和读码相机识别稳定性。
重点验证二维码对比度、反光控制和相机光源方案。
适合做板材样品测试、序列号标识和小字符验证。
需结合铜面反光、氧化层和后续工艺确认参数。
关注表面反射、热影响范围和标识位置安全边界。
激光工艺选择建议
紫外激光打标
适合精细二维码、小字符、油墨表面和热影响要求较高的 PCB 场景，是优先建议打样验证的方向。
绿光激光打标
可用于部分材料或特殊表面测试，需结合样品表面吸收情况、二维码尺寸和读码效果判断。
光纤激光打标
更常用于金属或局部金属表面，对 PCB 油墨面是否适合，需要结合热影响和读码效果测试。
CO2 激光适用说明
CO2 激光更适合部分非金属材料加工，PCB二维码精细打标通常不作为优先方案，仍需以样品测试为准。
打样验证注意事项
PCB 表面颜色、油墨品牌、固化状态、板面反光和二维码尺寸都会影响最终读码效果。贝频激光建议：根据绿油类型、二维码尺寸、读码要求和样品打样确认对比度，再决定激光器、镜头、光源、相机和自动化结构。

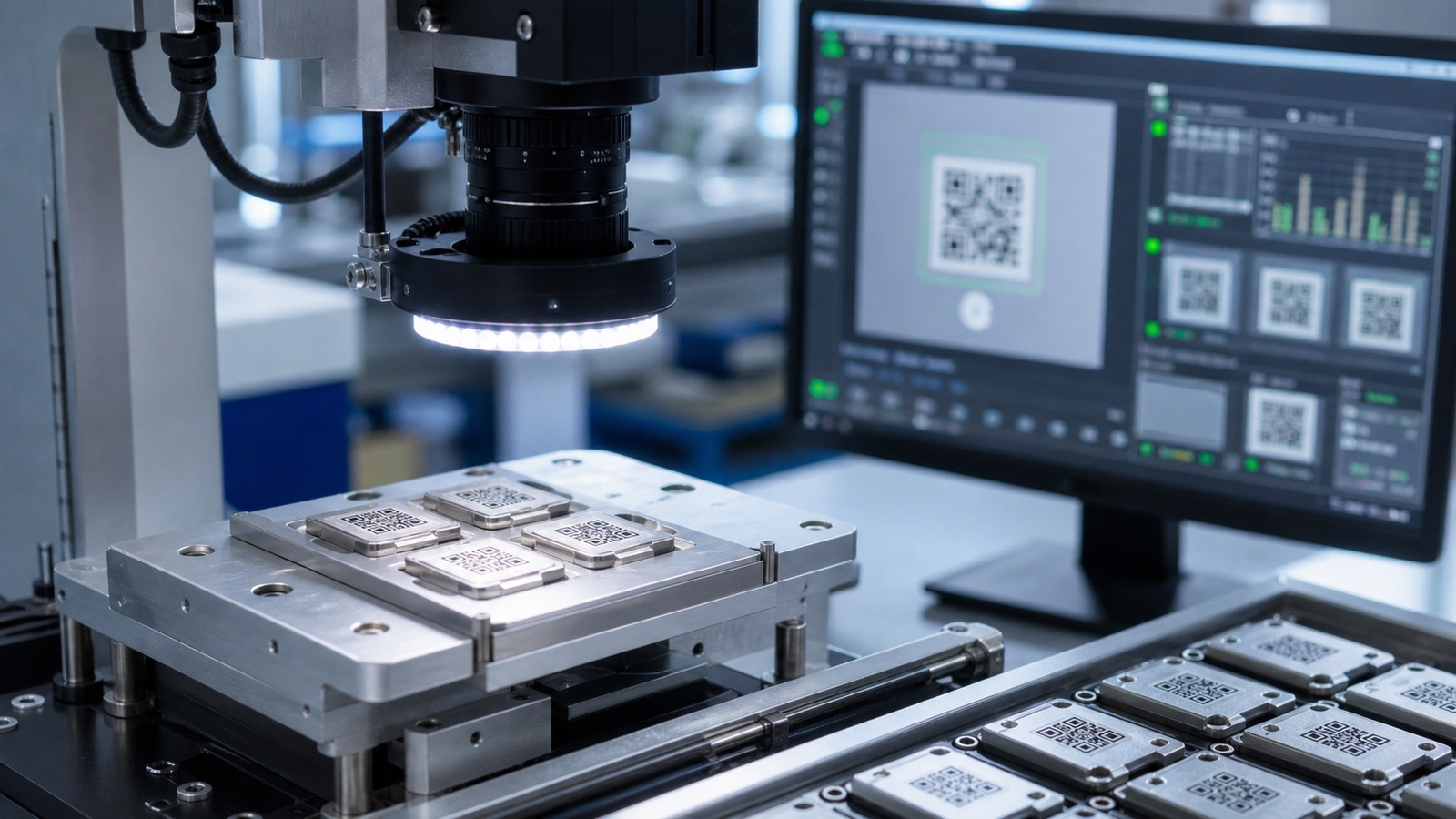

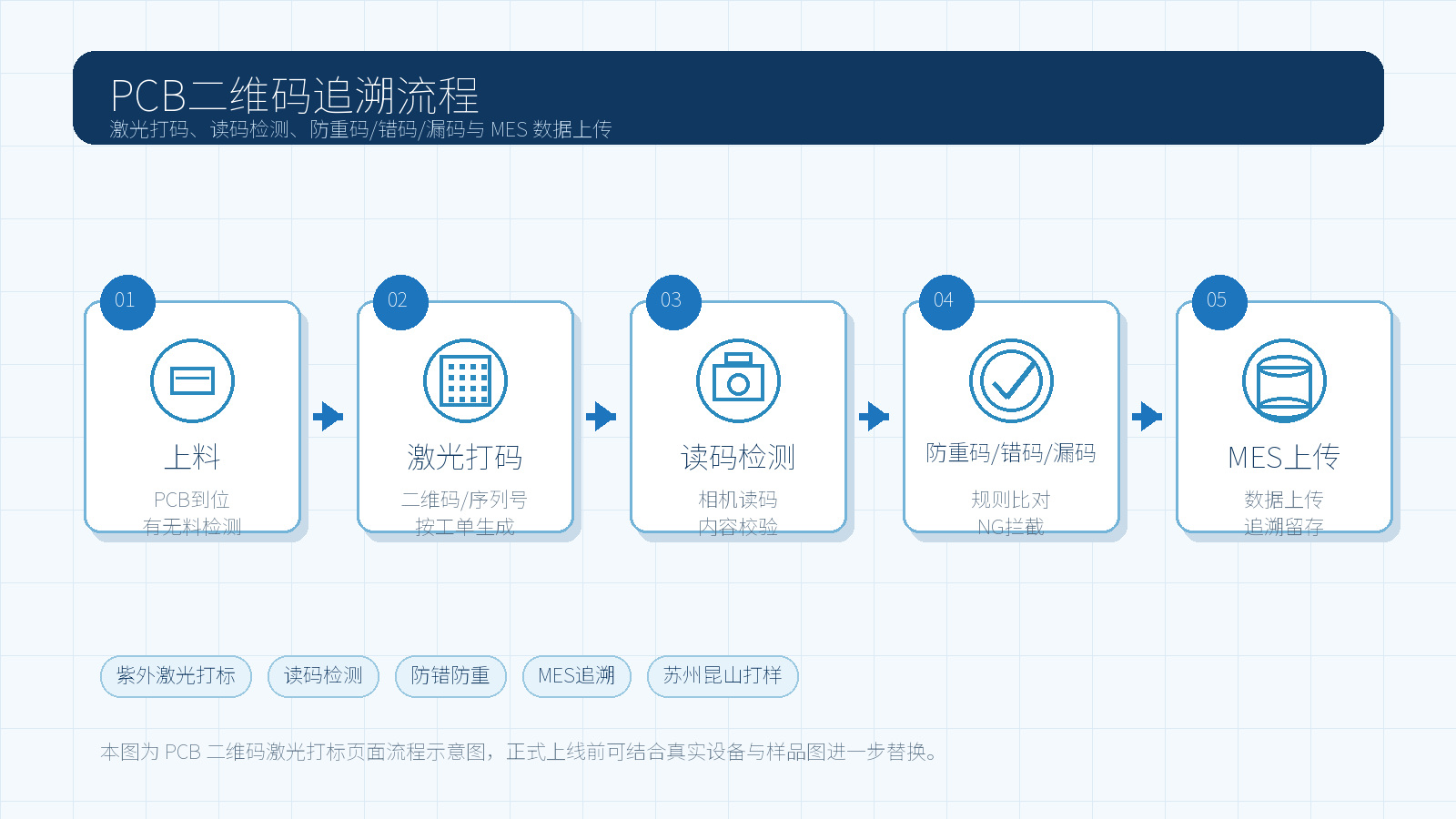

二维码读码检测与防错逻辑
打后读码
打标完成后由读码相机检测二维码内容、位置和可识别性，可按现场要求设置 OK/NG 分流。
防重码/错码
通过工单号、批次号、序列号规则和数据比对，减少重复码、错码、跳码等异常。
防漏码
结合有无料检测、扫码确认和站点联锁，降低未打码产品流入后续工序的风险。

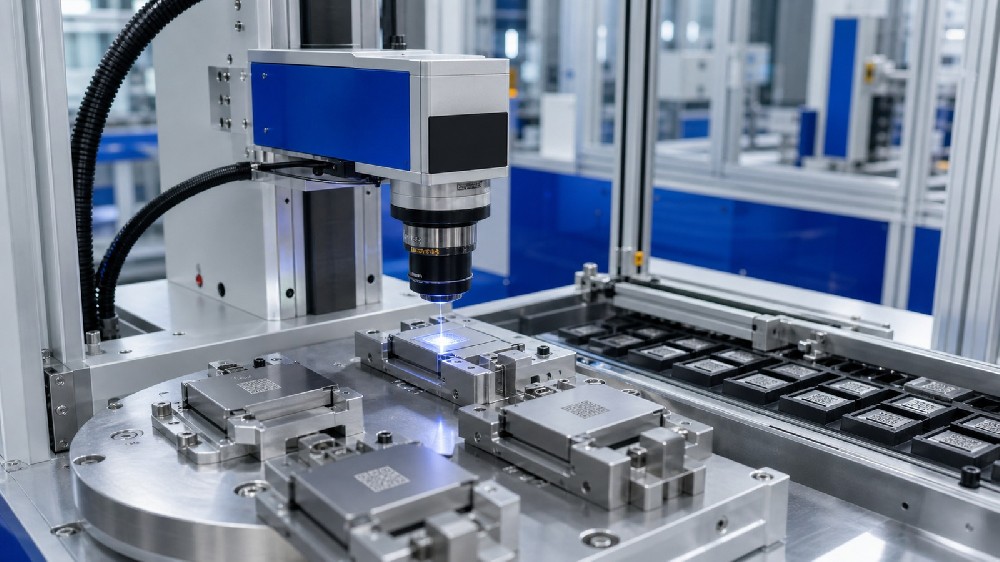

可选方案：离线打标机与自动化产线集成
离线打标机方案
适合小批量、多品种、研发打样或独立工位使用，可配置夹具定位、扫码录入、打后读码和数据导出。
自动化产线方案
适合批量生产，可集成上料、定位、激光打标、读码检测、NG剔除、数据上传、MES对接等模块。
客户打样前建议提供的信息
| PCB样品 | 绿油、白油、黑油、FR4、覆铜板或实际待打标产品，建议提供不同批次样品。 |
| 二维码要求 | 码制类型、尺寸、内容长度、打标位置、读码等级或客户内部验收标准。 |
| 生产节拍 | 单片打标时间、上下料方式、是否双面打标、是否需要和前后工序联动。 |
| 追溯接口 | 是否需要对接 MES、ERP、数据库或扫码枪，是否需要防重码、防错码、防漏码逻辑。 |
常见问题
PCB二维码打标一定要用紫外激光吗？
紫外激光常用于精细二维码和油墨表面验证，但具体仍要看材料、二维码尺寸、读码要求和热影响限制，建议先打样确认。
可以只做离线打标，不接 MES 吗？
可以。离线方案适合研发、小批量或独立工位，也可以预留扫码、数据导出和后续 MES 对接接口。
读码检测能否防止漏打？
读码检测可识别打标后是否可读，配合有无料检测、数据校验和产线联锁，可降低漏打、错打进入后续工序的风险。
苏州昆山客户可以先打样吗？
可以。贝频激光可根据客户样品、二维码要求和现场节拍，安排寄样打样或本地沟通，输出参数建议和方案方向。
需要验证 PCB 二维码打标效果？
欢迎提供 PCB 样品、二维码尺寸、读码要求和是否接 MES 等信息，贝频激光可协助进行打样验证、工装评估、读码方案和自动化集成方案沟通。
