PDLC分区线为什么强调≤40μm？
精细线宽有助于控制分区边界，但≤40μm是参考指标。测量方法、材料和图形都会影响结果，应在样品检测中统一口径。
PDLC蚀刻内雕设备
PDLC蚀刻内雕设备_PDLC分区线与ITO精密加工_贝频激光应用：

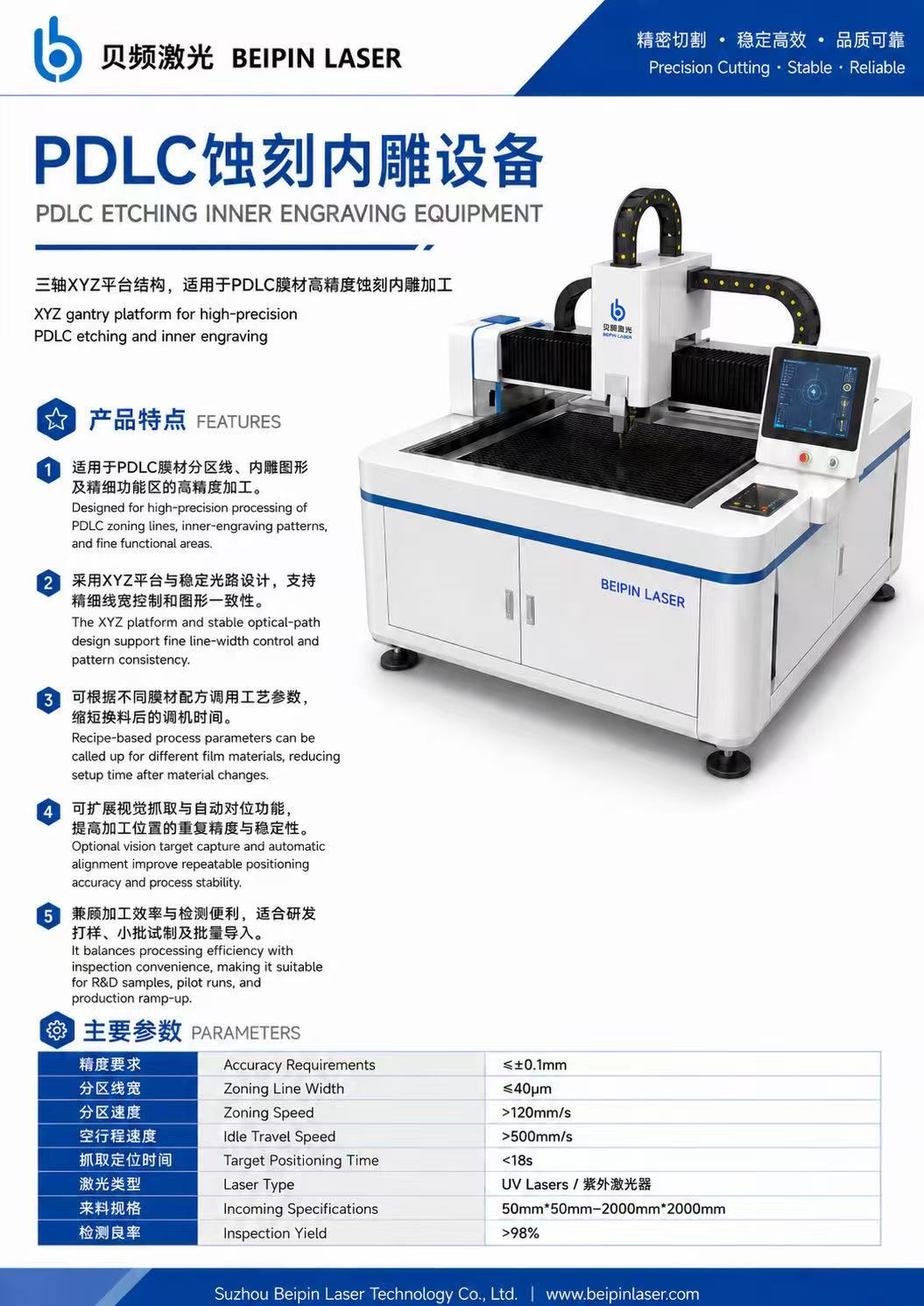

PDLC蚀刻内雕设备
PDLC蚀刻内雕设备用于分区线、内雕图形和精细功能区加工，采用XYZ三轴平台与UV紫外激光器。参考精度要求≤±0.1mm、分区线宽≤40μm、分区速度>120mm/s，可按来料尺寸和工艺需求配置，参考覆盖范围为50mm×50mm至2000mm×2000mm，线宽和功能结果需通过样品检测确认。
关键结论
结论 1关注的不只是线宽，还包括连续性、位置、图形一致性和加工后功能检测。
结论 2参考分区线宽≤40μm，属于参考工艺指标，需明确测量方法和判定位置。
结论 3视觉抓靶与自动对位为可扩展功能，是否配置取决于来料基准和图形要求。
结论 4不同膜材配方应调用或重新建立工艺参数，不直接照搬其他批次结果。
产品定位与适用场景
PDLC蚀刻内雕设备面向调光膜分区线、内雕图形和精细功能区加工。它适合需要通过图形划分实现分区控制、图案化表现或功能区隔离的研发打样、小批试制和批量导入场景。
页面中的ITO精密加工属于应用方向描述。实际来料可能包含不同导电层、PET、胶层与液晶结构，是否达到目标电学或光学效果，必须结合材料层结构和客户检测方法确认。
核心工艺逻辑
UV紫外激光器在XYZ平台上按预定路径加工分区线或图形。稳定结果依赖材料吸收、焦点位置、路径速度、能量、加工次数和平台运动。参考分区线宽为≤40μm，但测量设备、取样位置和边缘定义会影响结果判断。
视觉抓靶并不是默认标准配置。若来料已有印刷靶标、轮廓基准或前道工序图形，可扩展视觉识别和自动对位；抓靶定位时间参考值<18s，实际时间受靶标数量、对比度、视野和算法流程影响。
原创产品特点
-
面向PDLC膜材分区线、内雕图形及精细功能区加工，参考线宽与功能结果均需按样品测量。
-
采用XYZ平台与光路方案；线宽和图形一致性受材料吸收、测量方法、路径及平台状态影响。
-
可建立不同材料的工艺配方记录；换料后的调机时间取决于材料差异和首件复核项目。
-
可扩展视觉抓靶与自动对位；位置重复精度和定位时间需按靶标、视野及算法流程测试。
-
适合研发打样、小批试制及批量导入评估；加工效率和检测节拍需按图形密度与检验方法计算。
精细线宽与检测控制
验证≤40μm分区线时，应先约定线宽定义、测量倍率、取样数量与边缘判定方式。除线宽外，还应检查断线、连桥、局部残留、热影响、图形转角和起停点。若分区承担电学或光学功能，还需增加客户指定功能检测。
空行程速度>500mm/s和分区速度>120mm/s均为参考工艺指标。实际节拍还包含抓靶、对位、平台加减速、图形复杂度、检测和上下料时间，不能用单一速度直接推算产能。
工艺验证与风险边界
建议提交膜层结构、目标线宽、分区图、靶标样式、位置公差和功能检测方法。样品测试应覆盖直线、转角、交汇、短线和大幅面不同位置，并记录材料批次。
蚀刻过浅可能出现残留或功能不连续，过深可能影响下层结构。视觉识别还会受到靶标污染、反光和形变影响，因此最终参数、检测良率和自动化配置以样品、技术协议及确认方案为准。
关键参数
| 项目 | 参考信息 |
|---|---|
| 设备形式 | XYZ三轴平台 |
| 精度要求 | ≤±0.1mm |
| 分区线宽 | ≤40μm（40微米） |
| 分区速度 | >120mm/s |
| 空行程速度 | >500mm/s |
| 抓靶定位时间 | <18s |
| 激光类型 | UV紫外激光器 |
| 来料规格 | 可按来料尺寸和工艺需求配置，参考覆盖范围为50mm×50mm至2000mm×2000mm |
| 检测良率参考值 | >98% |
以上为参考配置与参考工艺指标，实际结果受材料结构、膜层配方、尺寸、图形及工艺窗口影响，最终以样品测试、技术协议和确认配置为准。
可选与可扩展模块
按项目评估视觉抓靶与自动对位
按项目评估片料或卷料上下料
按项目评估多工位排版与配方管理
按项目评估排烟与过滤
按项目评估放大检测和结果记录
以上模块均为可选或可扩展项，不代表标准配置。具体范围以确认配置为准。
三款设备的选型关系
全切用于轮廓切断，半切用于指定层分离，蚀刻内雕用于分区线和精细图形。若材料结构或目标不清楚，建议先通过行业入口和样品测试确定方向。
| 比较维度 | PDLC全切设备 | PDLC蚀刻内雕设备 | PDLC激光半切设备 |
|---|---|---|---|
| 加工目标 | 轮廓全切、矩形/异形切割 | 分区线、内雕图形、精细功能区 | 保护膜或功能层精密半切 |
| 激光类型 | CO2二氧化碳激光器 | UV紫外激光器 | CO2二氧化碳激光器 |
| 参考速度 | >150mm/s | 分区>120mm/s；空行程>500mm/s | >200mm/s |
| 关键控制点 | 切边、热影响、尺寸与轮廓 | 线宽、连续性、对位与功能检测 | 切割深度、残留与下层状态 |
| 适用场景 | 独立外形件、整幅轮廓、异形排版 | 分区调光、图形化和精细功能区 | 保护膜开窗、功能层分离、下层保留 |
| 需打样确认 | 膜层、厚度、保护膜、图形、支撑 | 膜层配方、线宽测量、靶标、功能标准 | 层结构、目标层、保留层、截面和功能 |
常见问题
紫外激光是否适合所有PDLC膜材？
不能直接假设。不同膜层配方和厚度的吸收与热敏感性不同，需要用真实样品建立工艺窗口。
分区速度>120mm/s能直接换算产能吗？
不能。总节拍还包含抓靶、平台运动、图形复杂度、检测和上下料，需按完整工艺流程评估。
空行程速度>500mm/s有什么作用？
空行程速度影响不同加工区域之间的移动时间，但设备节拍仍由加工路径、加减速和辅助动作共同决定。
抓靶定位时间<18s是否固定？
不是固定保证。靶标数量、对比度、污染、视野、算法和平台动作都会影响定位时间。
如何检查分区线是否连续？
可结合放大观察、显微检查和客户定义的电学或光学功能测试，检查断线、连桥、残留和边缘。
复杂内雕图形能否加工？
可以根据矢量图形、路径密度、转角和对位方式进行评估，复杂图形应先选取关键区域打样。
能否自动识别来料靶标？
可以扩展视觉抓靶和自动对位，但需要确认靶标形式、数量、位置、可视对比度和允许误差。
不同膜材配方切换时怎么办？
建议建立独立配方记录，并通过首件验证确认线宽、位置和功能后再进入连续加工。
蚀刻内雕打样需要什么资料？
请提供膜层结构、目标线宽、图形文件、靶标、位置公差、检测方法、节拍和样品数量。
相关产品与技术内容
PDLC设备与文章
现有站内参考入口
申请PDLC免费打样评估
贝频激光提供PDLC免费打样申请入口。是否符合免费范围、可加工数量、检测项目和完成周期，将在收到资料后由技术人员确认；涉及专用夹具、第三方检测、特殊耗材或往返物流时另行沟通。
需要提交
膜层结构、每层厚度、样品尺寸与数量、图形文件、目标加工层及必须保留层。
需要约定
尺寸、边缘、线宽、下层状态或功能检测的判定方法，以及目标节拍和来料方式。
确认输出
可提供的样品、效果照片、参数方向、风险边界及设备方案建议，以双方确认的打样范围为准。
免费打样不等于保证达到目标指标，也不等于确认最终设备配置。未完成材料与验收信息核对前，不承诺样品结果、良率或量产节拍。
提交材料与图纸，申请方案评估
请准备膜层结构、尺寸、图形文件、加工层次、验收方法、节拍和样品数量。贝频激光将先核对工艺边界，再确认设备与自动化配置。
