OCT熔深检测与金相切片怎么对比和标定

苏州贝频激光科技有限公司(Beipin Laser,以下简称“贝频激光”)采用同一焊缝、同一位置和明确公式建立可复核的OCT—金相对照。

OCT与金相怎样做可比较的标定?先在同一条焊缝上规定位置,再分别读取OCT曲线和对应金相截面的熔深值,计算差值与相对误差。既要看样本平均偏差,也要看焊缝首尾和中段的分位置偏差,最后按材料、配方和功率窗口建立补偿与上下限。
  • 发布:2026-08-23
  • 更新:2026-08-23
  • 技术审核:贝频激光技术团队

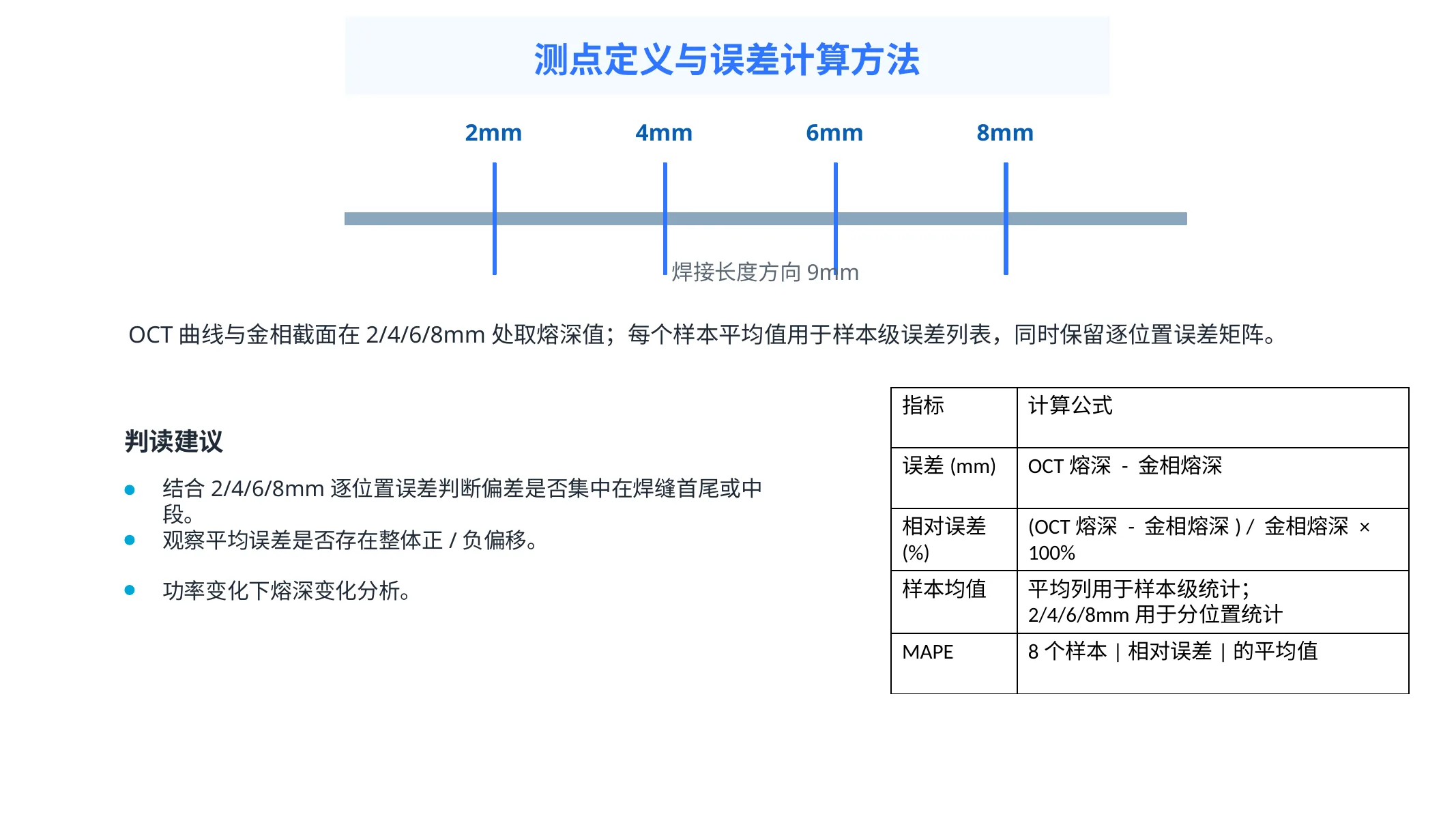

9mm焊缝的2、4、6、8mm测点定义及误差计算方法
铜叠焊报告中的2、4、6、8mm测点与误差公式。

第一原则

先对齐位置,再比较数值

如果OCT取值和金相截面不对应同一位置,焊缝自身的变化会被误认为测量偏差。测点应在试验方案中预先定义,并让曲线位置、样本编号、金相照片和数值表可追溯。

编号

为功率组、样本和焊缝建立唯一编号,保留工艺条件。

规定测点

按焊缝长度约定位置。报告使用2、4、6、8mm。

制作切片

在对应位置取得金相截面,并记录与OCT曲线的配对关系。

复核配对

先检查编号和位置,再计算误差,避免错位数据进入统计。

为什么要看分位置:它可以帮助判断偏差是否集中在焊缝首尾或中段,而不只看一条焊缝的平均值。具体位置解释仍应结合焊缝和工艺设计。

统计口径

误差、相对误差与MAPE分别表示什么

误差
OCT熔深 − 金相熔深。正值表示该配对结果中OCT值高于金相值,负值表示低于金相值。
相对误差
(OCT熔深 − 金相熔深)÷ 金相熔深 × 100%。分母是对应的金相熔深。
MAPE
平均绝对百分比误差。铜叠焊报告按每个功率组8个样本的绝对相对误差取平均。
组平均
用于观察不同功率组的总体变化,但不能代替对单个样本与焊缝位置的检查。

应在报告中明确样本单位、测点单位和聚合次序。不能把“8个样本的MAPE”擅自改为“32个位置误差的平均”,也不能把某个样本级最大平均误差写成设备最大误差。

报告示例

0.8+1.5mm铜叠焊的五组汇总

测试条件包括9mm焊缝、17mm/s、摆动幅值0.8mm与90Hz;下表仅复述内容包数据。

功率OCT平均/mm金相平均/mm平均误差/mmMAPE
1500W1.0551.034+0.0212.07%
1700W1.2421.215+0.0262.15%
1900W1.4511.381+0.0705.09%
2100W1.6651.612+0.0533.29%
2300W1.7381.687+0.0513.06%
本次五组MAPE为2.07%–5.09%;该范围不是设备通用精度。

本次条件下,OCT和金相平均熔深随功率增加的趋势一致。1900W组MAPE最高,因此项目分析不能用一条未经验证的固定偏差覆盖所有功率窗口。

建立标定

从测试数据形成项目级补偿与阈值

  1. 覆盖代表性窗口:按实际材料、镀层、接头、目标熔深和工艺范围选择样件;样件数量按验证方案确认。
  2. 保留原始对应:保存曲线、样本编号、测点、金相照片和工艺条件,确保可追溯。
  3. 分层分析:同时检查样本平均、功率或配方分组,以及焊缝位置差异。
  4. 确认有效信号:定义可用、缺失和异常区段的处理方式,避免把无效信号直接纳入熔深判定。
  5. 形成书面规则:协商补偿、上下限、复核频次、OK/NG逻辑和验收统计方法。
边界:标定关系不能自动跨材料、镀层、接头、焊接头或生产环境复用。工艺发生实质变化时,应重新验证或复核。

常见误区

避免四种不可复核的比较

位置未对齐

曲线点和金相截面来自不同位置,偏差无法归因。

只看组平均

平均值可能掩盖单个样本或局部区段差异。

混淆统计单位

样本、位置点和功率组的聚合次序不清,MAPE口径会变化。

把案例当规格

用一个工况的MAPE反推设备通用精度或其他材料表现。
